Conexión física ecu syrus 4
Conexión física, recordemos que el fabricante del vehículo es el que tiene la información de cómo se debe conectar el vehículo, el syrus solo lee protocolo Identificación de Pines J1939 / OBD-II estas son las formas mas comunes de conexión y/o de identificar los pines
Para validar que se seleccionó la red CAN correcta:
Verifique la presencia de alimentación entre positivo y tierra.
Identifique el par CAN (CAN High y CAN Low).
Con el vehículo apagado, mida aproximadamente 60 Ω entre CAN High y CAN Low.
Con el vehículo encendido, ambos cables deben presentar un voltaje cercano a 2.5 V respecto a tierra.
Los cables CAN suelen encontrarse como un par trenzado.
Una vez validados estos puntos, podrá proceder con la conexión para la lectura de datos de la ECU.Identificación de Pines J1939 / OBD-II
Antes de realizar la conexión, identifique el tipo de interfaz disponible en el vehículo:

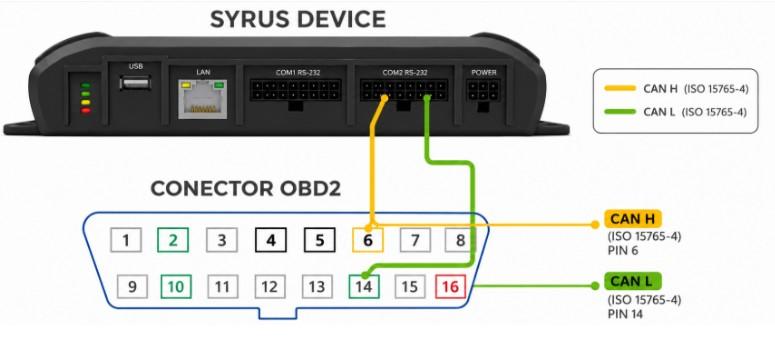

OBD-II (vehículos ligeros):
Alimentación (+): Pin 16
Tierra (-): Pines 4 y 5
CAN High: Pin 6
CAN Low: Pin 14

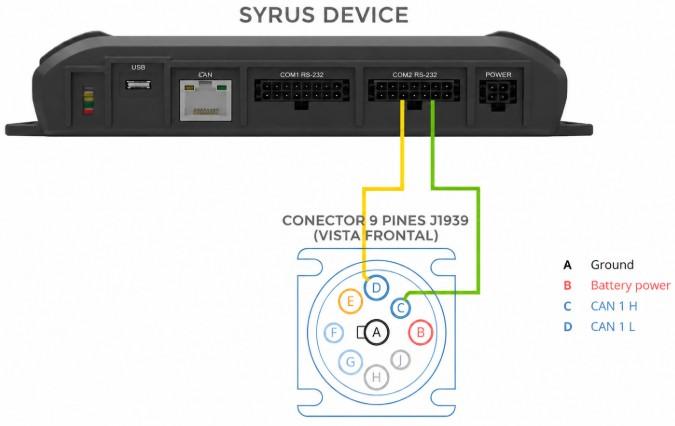

J1939 (vehículos pesados):
Alimentación (+): Pin B
Tierra (-): Pin A
CAN High: Pin C
CAN Low: Pin D
Una vez realizada la conexión podemos ir a syrus cloud y realizar los comandos y configuraciones necesarios
Instalar perfil ecu syrus 4
entramos a cloud desde la pagina y hacemos login en
https://cloud.digitalcomtech.com/#/login
Pasos para instalar el perfil en cloud → descargar gif de referencia
1-Entramos en el menú lateral profiles
2-Nos vamos a la parte superior ecu
3-Seleccionamos el perfil que necesitemos y le damos en la opción para editar

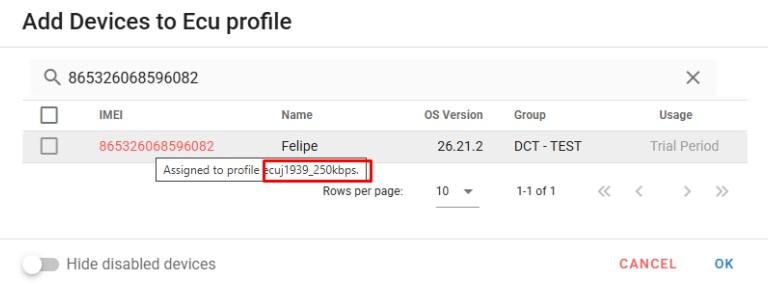

4-Nos vamos hasta la parte de abajo en add new y agregamos el imei y damos ok
5-Seleccionamos nuestro imei nuevamente y damos SYNC/INSTALL procedemos a dar ok
Importante si el equipo ya cuenta con un perfil al querer instalar se marcará en rojo, es necesario desinstalar el que tiene, serian los mismo pasos que el anterior pero en el paso 5 damos a UNINSTALL
una vez instalado el perfil deseado podemos revisar si se esta mandando información
Revisión perfil syrus 4

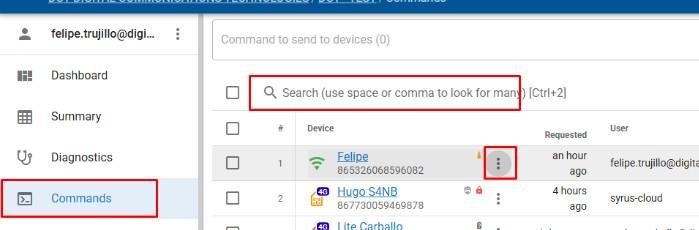

vamos a la sección de comandos dando click en los tres puntos y seleccionando la opción show commands

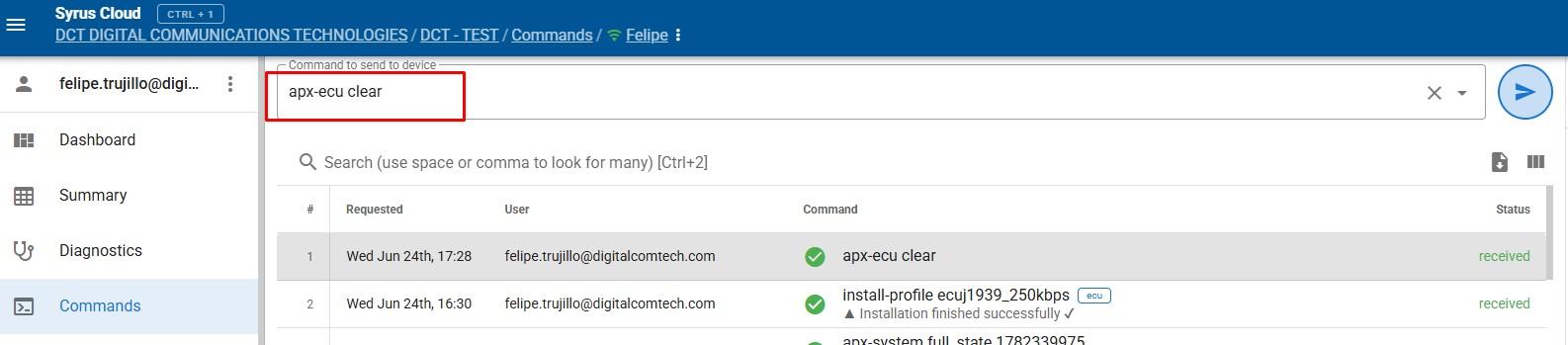

en la sección de comandos ponemos el comando y damos enter dos veces para enviar el comando
apx-ecu clear
después enviamos el comando

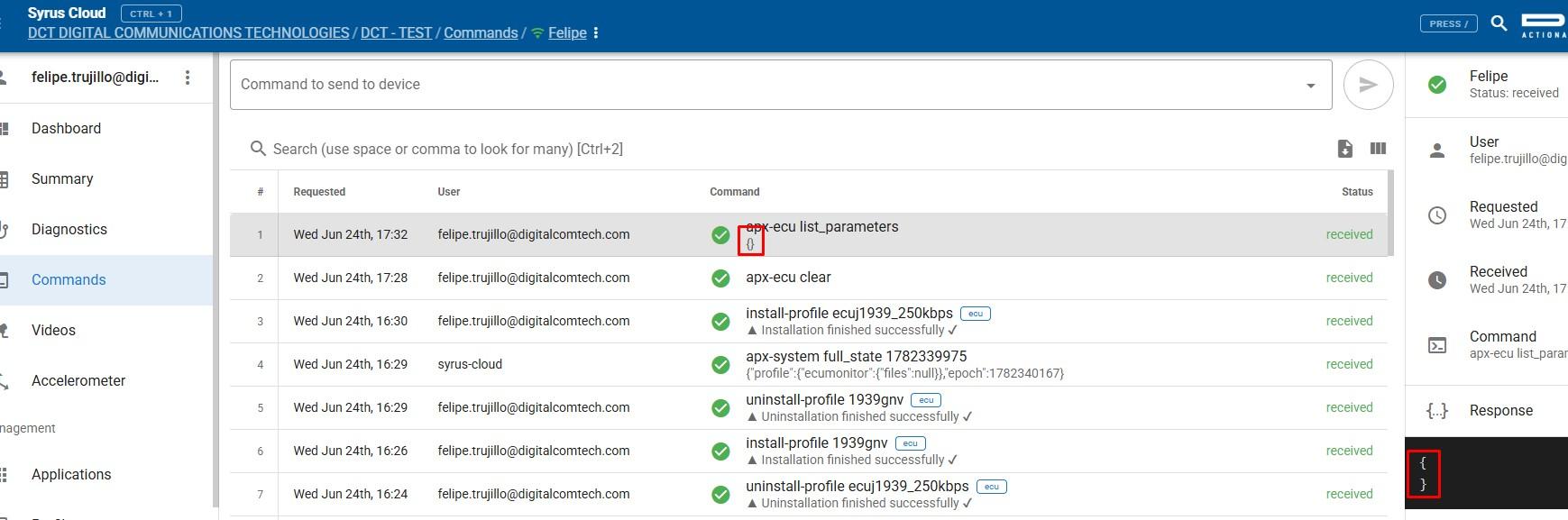

apx-ecu list_parameters
si este comando nos trae datos y en pegasus vemos los que necesitamos ya no es necesario realizar mas acciones, en dado caso de que no veamos información y nos llegue {} vacio enviaremos el script de test ecu
Ecu test syrus 4
El primer paso es obtener el archivo –> descargar archivo ecu_test

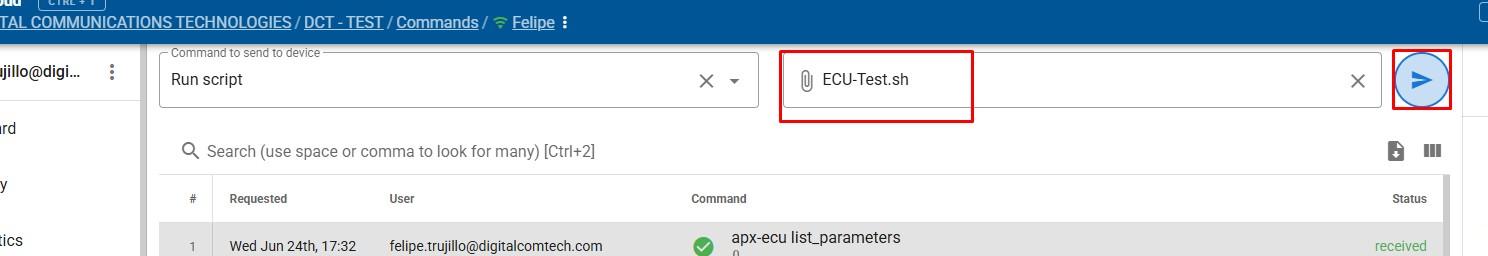

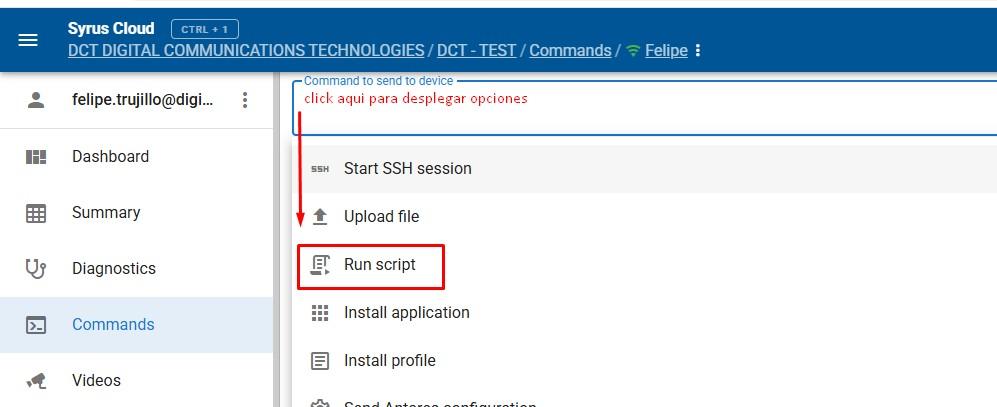

con el archivo regresamos a la sección de comandos del equipo y seleccionamos la opción Run Script
Seleccionamos el archivo que descargamos previamente

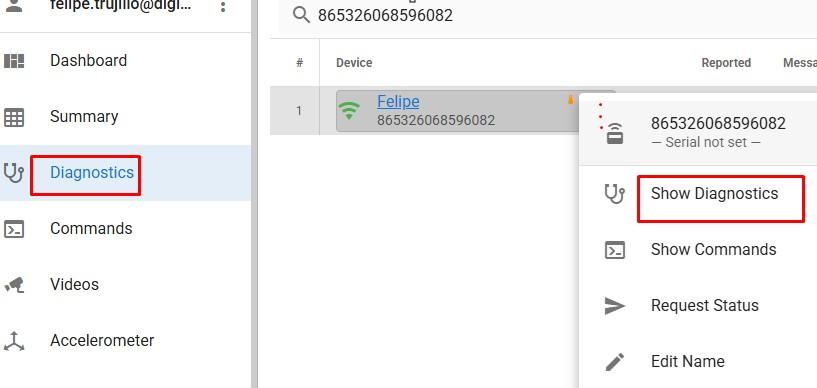

procedemos a ir a la sección de diagnostics en donde podremos ver la respuesta del ECU-test
Aquí podemos ver el diagnóstico y la respuesta del equipo
Las respuestas posibles son las siguientes
1-ECU test result: Ignition OFF.
significa proceder a encender el motor del vehículo y tener conectado el cable de ignición del equipo syrus correctamente
2-ECU test result: ECU Configuration file not found.
Esto es cuando no se le ha instalado un perfil al equipo syrus ir a seccion “Instalar perfil ecu syrus 4”
3-ECU test result: Please change the transmission frequency to 250KHZ:
Se instaló un perfil que es de la frecuencia equivocada por favor desinstalar el perfil que tiene el equipo y poner uno que tenga una frecuencia de 250Khz
4-ECU test result: Please change the transmission frequency to 500KHZ:
Se instalo un perfil que es de la frecuencia equivocada por favor desinstalar el perfil que tiene el equipo y poner uno que tenga una frecuencia de 500Khz
5-ECU test result: Reading data
El equipo ya se encuentra leyendo información de la ECU correctamente

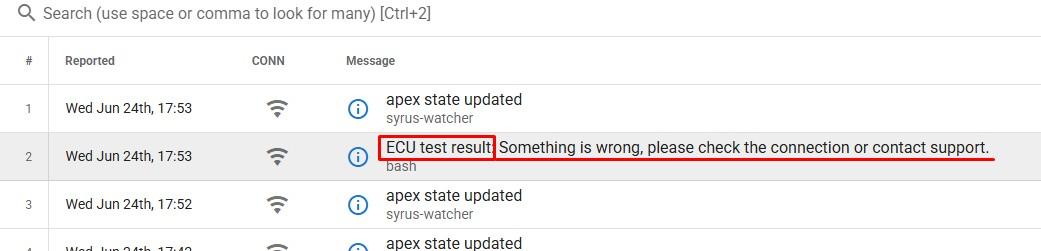

6-ECU test result: Something is wrong, please check the connection or contact support
Si esto aparece revise la conexión de los cables según el fabricante del vehículo, ver si no tiene otro lugar en donde debe leerse el protocolo j1939, también puede verificar con un multimetro lo mencionado en “Conexión física ecu syrus 4”
-
